920MHz帯無線モジュール
スペック
外形
920MHz帯無線モジュールには4つのモジュールタイプがあります。
(画像クリックで拡大表示されます)

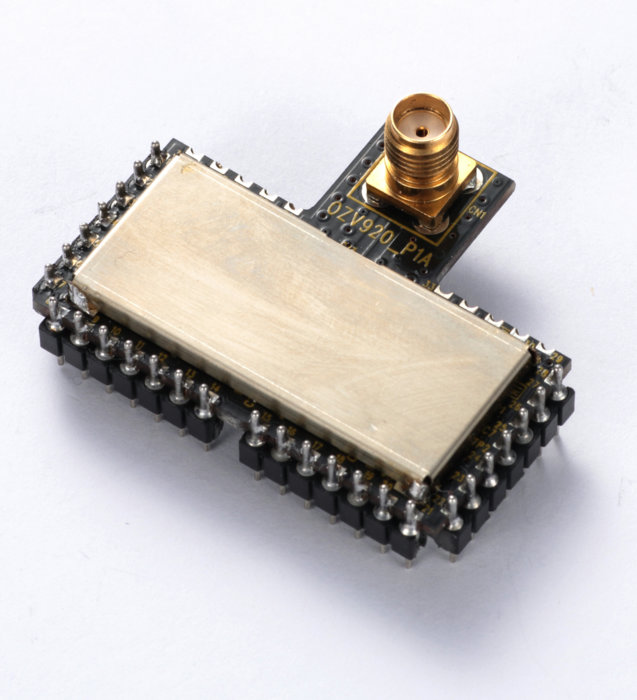

P1-外部アンテナタイプ
目的に応じた外部アンテナを使用したい時に使用します。
SMAコネクタ サイズ：34×41×4mm
GPIO:30

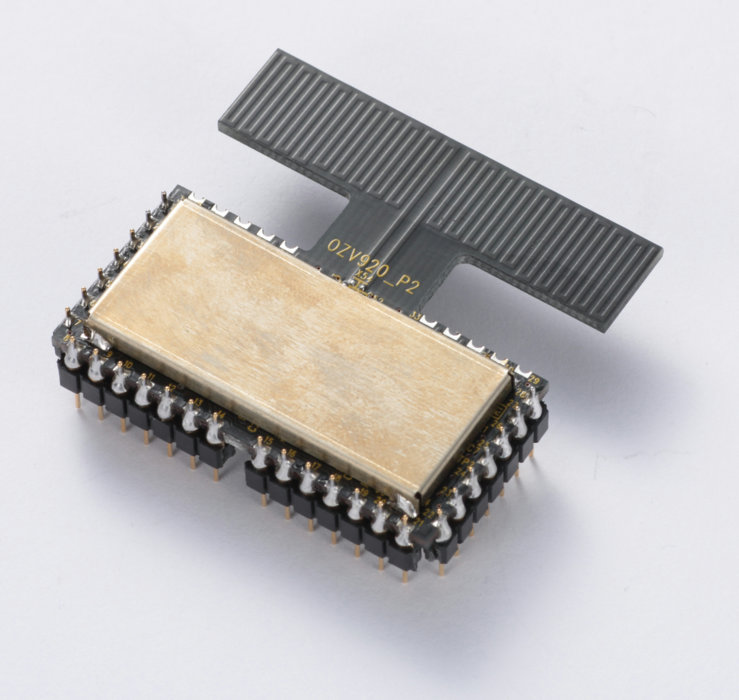

P2-PCBアンテナタイプ
ローコストで運用したい時に使用します。
サイズ：39×44×4mm
GPIO:30

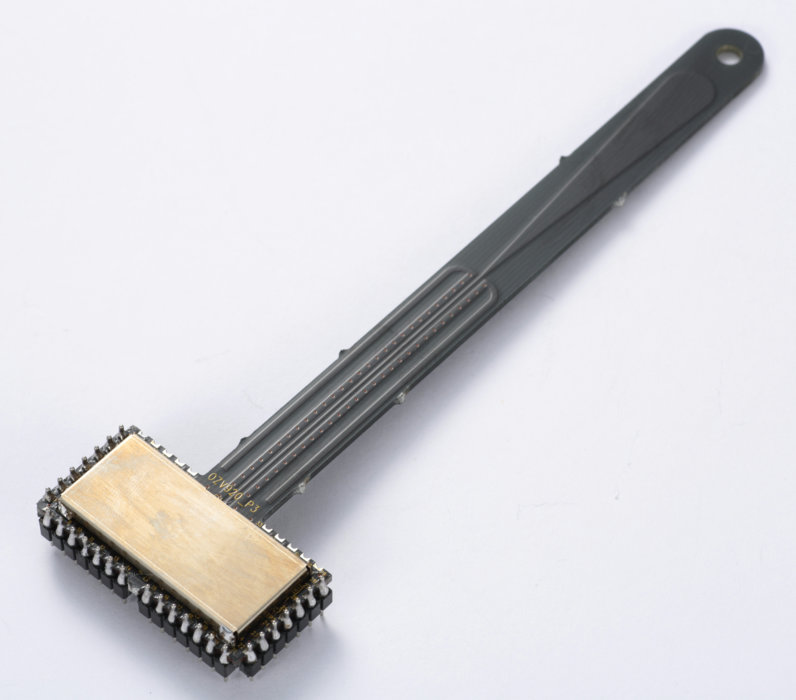

P3-ハイゲインPCBアンテナタイプ
ローコストかつ長距離通信を行いたい時に使用します。
サイズ：146×41×4mm
GPIO:30

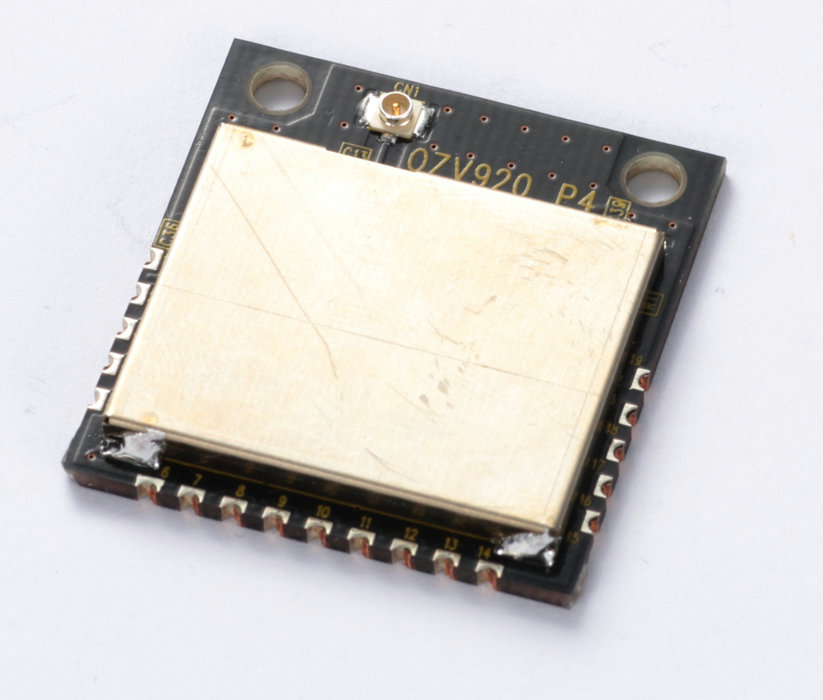

P4-小型外部アンテナタイプ
小型に収めたい時に使用します。
IPXコネクタ サイズ：32×31×4mm
GPIO:30
基本仕様
| 無線通信規格 | ARIB STD-T108 |
|---|---|
| 周波数帯 | 920.8～929.45MHz内で3モード(M1:3ch,M2:14ch,M3:5ch) |
| 変調方式 | GFSK |
| 通信速度 | M1:～240kbps, M2/M3:～100kbps |
| 送信時消費電力 | M1:26.1mA,M2/M3:34.1mA |
| 受信時消費電力 | 14.8mA |
| Sleep時消費電力 | 1μA |
| マイコン | RL78/G13 |
| 動作電源範囲 | 2.2V～3.6V |
| 動作温度範囲 | -20℃～+75℃ |
